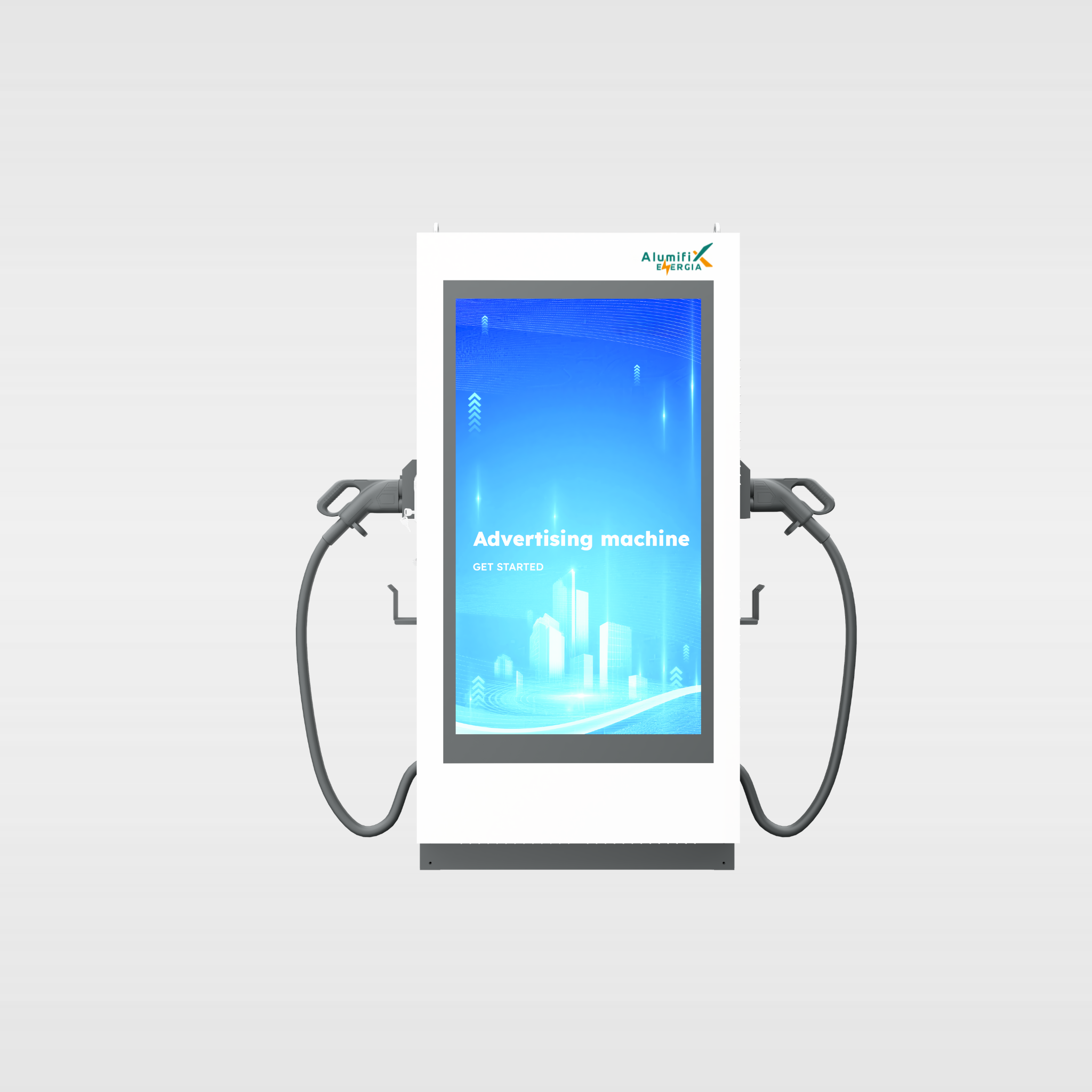

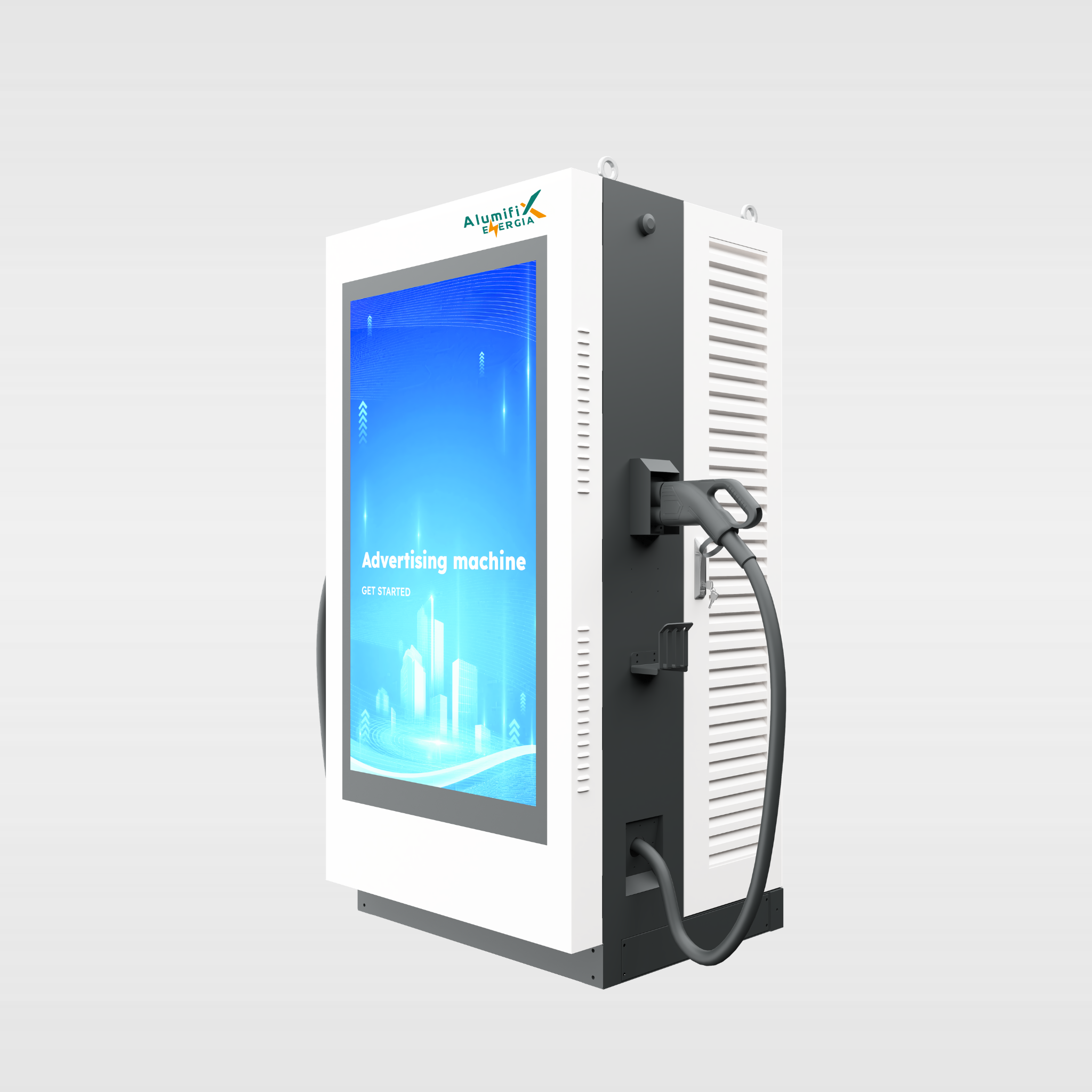

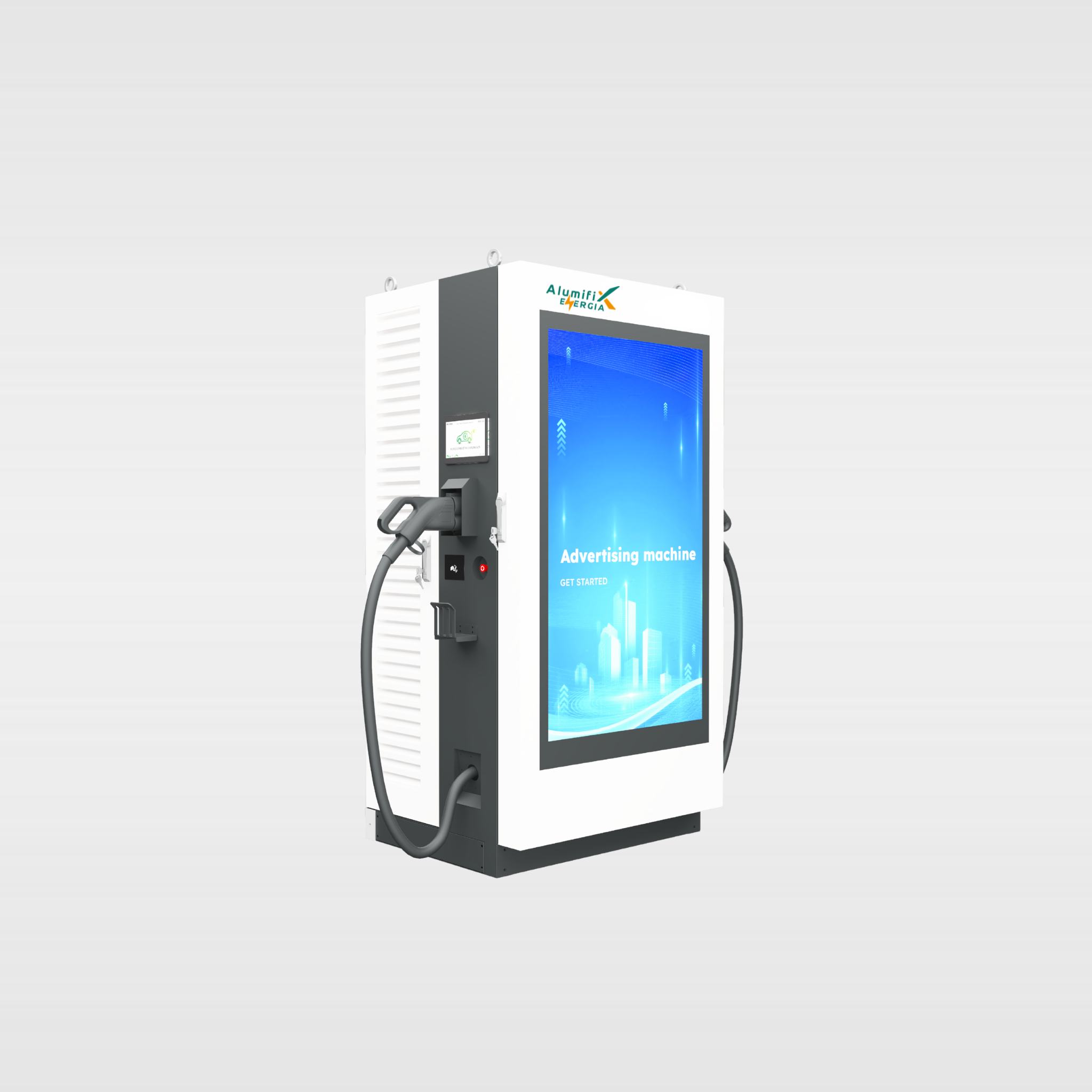

A Estação de Recarga DC 120kW CCS2 com Tela é uma solução de alta potência para recarga rápida de veículos elétricos em eletropostos, estacionamentos comerciais, frotas e empresas. Projetada para ambientes externos, ela combina proteção IP55 e IK10, construção resistente e um conjunto completo de proteções elétricas para operação confiável no dia a dia.
Com 120kW de potência máxima, a estação entrega recarga rápida em corrente contínua e trabalha com ampla faixa de tensão de saída, de 250 a 1000Vcc, garantindo compatibilidade com diversos veículos. Ela conta com 2 conectores (opções: CCS2, CCS1, GB/T ou CHAdeMO) com cabos de 5 metros, oferecendo mais praticidade na operação e melhor aproveitamento do ponto de recarga.
Para controle e gestão, possui OCPP 1.6 e múltiplas opções de conectividade (4G, Ethernet, WiFi), permitindo integração com plataformas e monitoramento remoto. A autenticação é feita via cartão RFID, Plug & Play ou OCPP. Destaque para a tela LCD touch de 10,1 polegadas e o display de publicidade de 55 polegadas, ideais para operação intuitiva e comunicação visual com o usuário. E para facilitar a manutenção e reduzir paradas, traz função de auto diagnóstico, ajudando a identificar falhas e agilizar o suporte técnico.
O equipamento está em conformidade com as normas IEC 61851-1, IEC 61851-23, IEC 61851-21-2, ISO 15118, CE e FCC, garantindo segurança e confiabilidade internacional.
ESPECIFICAÇÕES TÉCNICAS
| Parâmetro | Especificação |
|---|---|
| Potência nominal | 120 kW |
| Potência máxima de saída | 120 kW |
| Número de conectores | 2 entradas (CCS2/CCS1/GB/T/CHAdeMO) |
| Tomada de carregamento | CCS2 / CCS1 / GB/T / CHAdeMO |
| Comprimento dos cabos | 5 metros |
| Dimensões (A x L x P) | 1550 x 900 x 790 mm |
| Peso | 120 kg |
| Grau de Proteção | IP55 / IK10 |
| Tensão de entrada | 380/400 Vac ±10% (trifásico, 3P+PE) |
| Frequência de entrada | 60 Hz |
| Tensão de saída | 250–1000 Vcc |
| Corrente de saída | 0–250 A |
| Corrente máxima de entrada | 210 A |
| Medição de precisão | Level 0.5 |
| Temperatura de operação | –25°C a +50°C |
| Umidade de operação | ≤95% |
| Altitude de operação | Até 2000 m |
| Método de instalação | Fixação de piso |
| Roteamento de cabos | Entrada inferior |
| Material da carcaça | Aço galvanizado com pintura anticorrosiva |
| Material do cabo | TPU |
SISTEMA DE COMUNICAÇÃO
| Recurso | Descrição |
|---|---|
| Conectividade | 4G, Ethernet, WiFi |
| Autenticação | RFID, Plug & Play, OCPP |
| Protocolo | OCPP 1.6 |
| Indicação visual | Display LCD touch 10,1" + Tela de publicidade 55" |
| Interface do usuário | Tela sensível ao toque |
| Localização | Gerenciamento remoto e monitoramento em tempo real |
SEGURANÇA
Proteções Incluídas:
-
OCP (Proteção contra sobrecorrente)
-
OVP (Proteção contra sobretensão)
-
UVP (Proteção contra subtensão)
-
DPS (Proteção contra surtos e raios)
-
Proteção de fuga de corrente
-
Proteção de aterramento
-
Monitoramento contínuo de temperatura e falhas
-
Botão de parada de emergência
NORMAS E CERTIFICAÇÕES
| Norma | Descrição |
|---|---|
| IEC 61851-1 | Sistema de carregamento condutivo para veículos elétricos |
| IEC 61851-23 | Requisitos para carregamento em corrente contínua |
| IEC 61851-21-2 | Compatibilidade eletromagnética e requisitos de segurança |
| ISO 15118 | Comunicação veículo-rede |
| CE | Conformidade com requisitos europeus de segurança |
| FCC | Conformidade com requisitos norte-americanos de comunicação |
CONTEÚDO DA EMBALAGEM
| Item | Quantidade |
|---|---|
| Carregador DC 120kW com Tela | 1 unidade |
| Plugues de carregamento | 2 unidades |
| Manual do usuário | 1 unidade |
| Certificado de qualidade | 1 unidade |
| Parafusos de expansão | 6 unidades |
| Suporte para instalação | 1 peça |
| Cartões RFID | 3 unidades |
GARANTIA
12 meses contra defeitos de fabricação, conforme condições do termo de garantia disponível no site.
