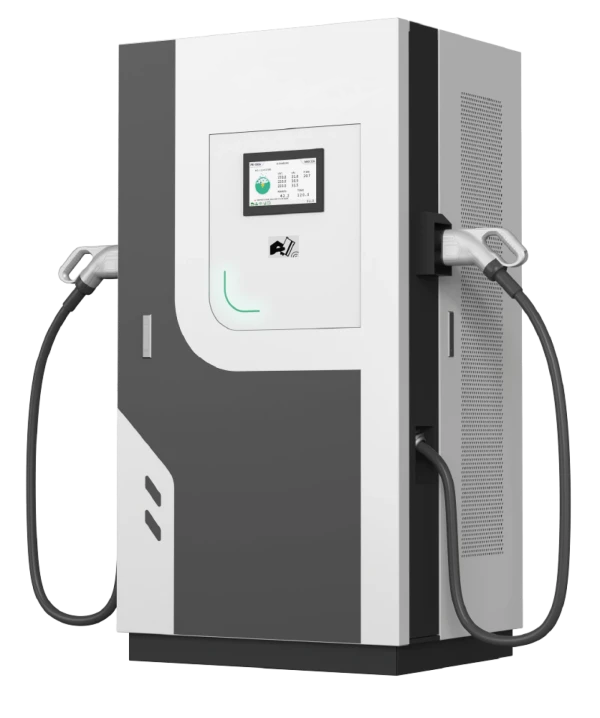

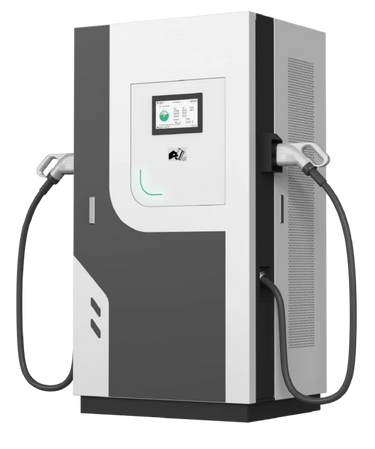

A Estação de Recarga DC 160kW CCS2 é uma solução de alta potência para recarga rápida de veículos elétricos em eletropostos, estacionamentos comerciais, frotas e empresas. Projetada para ambientes externos, ela combina proteção IP55 e IK10, construção resistente e um conjunto completo de proteções elétricas para operação confiável no dia a dia.
Com 160kW de potência máxima, a estação entrega recarga rápida em corrente contínua e trabalha com ampla faixa de tensão de saída, de 200 a 1000VCC, garantindo compatibilidade com diversos veículos. Ela conta com 2 conectores CCS2 para uso simultâneo, com cabos de 5 metros, oferecendo mais praticidade na operação e melhor aproveitamento do ponto de recarga.
Para controle e gestão, possui OCPP 1.6J e múltiplas opções de conectividade (4G, Wi-Fi, RJ45), permitindo integração com plataformas e monitoramento remoto. A autenticação é feita via cartão RFID (3 unidades inclusas) ou QR Code. E para facilitar a manutenção e reduzir paradas, traz função de auto diagnóstico, ajudando a identificar falhas e agilizar o suporte técnico.
O equipamento está em conformidade com as normas CE, EN61851-1, EN61851-21 e EN62192-2, garantindo segurança e confiabilidade internacional.
ESPECIFICAÇÕES TÉCNICAS
| Parâmetro | Especificação |
|---|---|
| Potência nominal | 160 kW |
| Potência máxima de saída | 160 kW |
| Número de conectores | 2 entradas CCS2 |
| Tomada de carregamento | CCS2 |
| Comprimento dos cabos | 5 metros |
| Dimensões (A x L x P) | 1500 x 450 x 700 mm |
| Peso | 178 kg |
| Grau de Proteção | IP55 / IK10 |
| Tensão de entrada | 400Vac ±10% (trifásico) |
| Frequência de entrada | 50/60 Hz |
| Tensão de saída | 200–1000 V CC |
| Corrente de saída | 0–250 A |
| Medição de precisão | Level 0.5 |
| Temperatura de operação | –25°C a +50°C |
| Método de instalação | Base concreto |
| Roteamento de cabos | Entrada inferior |
SISTEMA DE COMUNICAÇÃO
| Recurso | Descrição |
|---|---|
| Conectividade | 4G, Wi-Fi, RJ45 |
| Autenticação | Cartão RFID (3 unidades), QR Code |
| Protocolo | OCPP 1.6J |
| Indicação visual | Display LCD 10 polegadas |
| Interface do usuário | Tela sensível ao toque |
| Localização | Gerenciamento remoto e monitoramento em tempo real |
SEGURANÇA
Proteções Incluídas:
-
OCP (Proteção contra sobrecorrente)
-
OVP (Proteção contra sobretensão)
-
UVP (Proteção contra subtensão)
-
DPS (Proteção contra surtos e raios)
-
Proteção de fuga à terra CA e CC
-
Proteção de aterramento
-
Monitoramento contínuo de temperatura e falhas
-
Botão de parada de emergência
NORMAS E CERTIFICAÇÕES
| Norma | Descrição |
|---|---|
| CE | Conformidade com requisitos europeus de segurança |
| EN61851-1 | Sistema de carregamento condutivo para veículos elétricos |
| EN61851-21 | Requisitos para carregamento em corrente contínua |
| EN62192-2 | Segurança para equipamentos de recarga de VE |
CONTEÚDO DA EMBALAGEM
| Item | Quantidade |
|---|---|
| Carregador DC 160kW | 1 unidade |
| Plugues CCS2 | 2 unidades |
| Manual do usuário | 1 unidade |
| Certificado de qualidade | 1 unidade |
| Parafusos de expansão | 6 unidades |
| Suporte para instalação | 1 peça |
| Cartões RFID | 3 unidades |
GARANTIA
12 meses contra defeitos de fabricação, conforme condições do termo de garantia disponível no site.
GARANTIA ALUMIFIX ENERGIA
Termos da Garantia
Consultar tempo especifico de cada produto para defeitos de fabricação e componentes originais.
- Cobertura desde a data da emissão da Nota Fiscal
- Componentes internos originais
- Placas de circuito impresso
- Conectores e cablagem
- Uso inadequado ou sobrecarga
- Instalação por pessoal não autorizado
- Danos por acidentes ou desastres naturais
- Desgaste normal do produto
- Modificações não autorizadas
- Danos decorrentes de falta de manutenção preventiva
- Contato com suporte técnico
- Diagnóstico remoto ou presencial
- Autorização para reparo/troca
- Resolução em até 30 dias úteis
Documentação Oficial
TERMO DE GARANTIA OFICIAL
Documento oficial v6.3 com termos completos, condições, direitos e responsabilidades. Válido para todos os produtos Alumifix Energia.
Informações do documento: Termo de Garantia v6.3 • PDF • Atualizado em Março/2025
Contato
Segunda a Sexta: 8h ao 12h e das 13:15h às 18h
REQUISITOS PARA ACIONAMENTO DA GARANTIA
- Nota fiscal original ou comprovante de compra
- Número de série do produto (localizado na etiqueta)
- Registro do produto no site da Alumifix após compra
- Instalação realizada por profissional qualificado
- Uso adequado conforme manual de instruções
- Manutenção preventiva realizada periodicamente
- Ambiente adequado conforme especificações técnicas
⚠️ Atenção: A garantia é invalidada em casos de adulteração, uso inadequado, instalação por pessoal não qualificado ou modificações não autorizadas.
