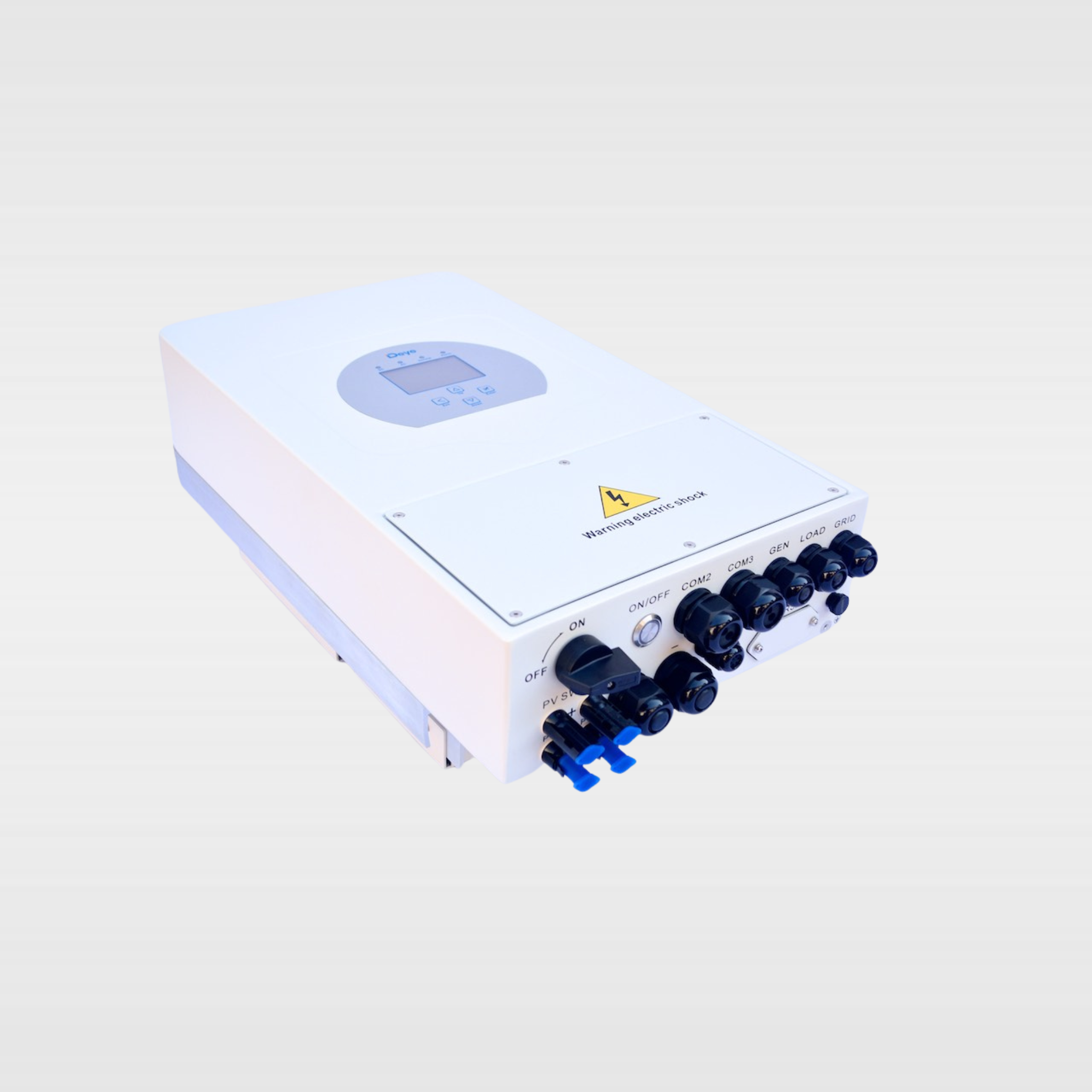

INVERSOR HÍBRIDO MONOFÁSICO DEYE SUN-5K-SG04LP1-EU-SM2
5kW - 48V - 220V - Monofásico - Para Operação On-Grid e Off-Grid
O Inversor Híbrido Monofásico DEYE SUN-5K-SG04LP1-EU-SM2 é uma solução de alta eficiência e versatilidade para sistemas de energia solar residenciais e comerciais que exigem gerenciamento inteligente entre geração fotovoltaica, rede elétrica, baterias e geradores. Projetado para operação on-grid e off-grid, ele combina em um único equipamento um inversor de onda senoidal pura, um carregador de bateria de alta corrente e suporte para retrofit de sistemas solares existentes via acoplamento AC.
Com 5kW de potência nominal, o SUN-5K-SG04LP1-EU-SM2 opera com tensão nominal de bateria de 48Vcc e oferece corrente máxima de carga/descarga de até 135A, garantindo alta eficiência e compatibilidade com bancos de baterias de lítio, AGM, gel e chumbo-ácido. Sua saída monofásica 220Vca entrega energia estável para cargas residenciais e comerciais.
O equipamento permite operação em paralelo de até 16 unidades, tanto em sistemas on-grid quanto off-grid, além de suportar múltiplas baterias em paralelo para expansão da capacidade de armazenamento. Possui 6 períodos de tempo programáveis para carga e descarga da bateria, otimizando o uso da energia armazenada conforme a tarifa elétrica ou necessidade do usuário. Também suporta armazenamento de energia a partir de gerador a diesel, ampliando as opções de fonte de energia.
Com tela LCD touch colorida, grau de proteção IP65 para instalação externa e refrigeração natural (sem ventoinhas), o inversor opera de forma silenciosa e confiável em ambientes variados.
PRINCIPAIS BENEFÍCIOS
✔ Alta potência: 5kW nominal, ideal para sistemas residenciais e comerciais
✔ Operação híbrida: On-grid e off-grid no mesmo equipamento
✔ Saída monofásica 220Vca: Compatível com o padrão elétrico brasileiro
✔ Alta corrente de bateria: 135A de carga/descarga máxima
✔ Tensão de bateria 48V: Compatível com baterias de lítio, AGM, gel e chumbo-ácido
✔ Expansibilidade: Até 16 unidades em paralelo; múltiplas baterias em paralelo
✔ Acoplamento AC: Retrofit de sistemas solares existentes
✔ 6 períodos programáveis: Otimização de carga/descarga conforme tarifa
✔ Suporte a gerador: Armazenamento de energia a partir de gerador a diesel
✔ IP65: Instalação interna ou externa
✔ Tela LCD touch colorida: Monitoramento e configuração local
✔ Refrigeração natural: Operação silenciosa (≤30 dB)
ESPECIFICAÇÕES TÉCNICAS
| Parâmetro | Especificação |
|---|---|
| Modelo | SUN-5K-SG04LP1-EU-SM2 |
| Tipo | Inversor Híbrido Monofásico (On-Grid e Off-Grid) |
| Potência nominal | 5000W |
| Potência aparente máxima | 5500VA |
| Potência de pico (off-grid) | 2x potência nominal (10s) |
| Tensão nominal da bateria | 48Vcc |
| Faixa de tensão da bateria | 40 – 60Vcc |
| Corrente máxima de carga | 135A |
| Corrente máxima de descarga | 135A |
| Tensão de saída AC | 220Vca / 230Vca |
| Corrente nominal de saída | 22.8A / 21.8A (220V/230V) |
| Corrente máxima de passagem | 35A |
| Frequência de saída | 50/60 Hz (45-55 / 55-65 Hz) |
| Fator de potência | 0.8 adiantado a 0.8 atrasado |
| Distorção harmônica (THD) | <3% (potência nominal) |
| Eficiência máxima | 97.6% |
| Eficiência Euro | 97.0% |
| Eficiência MPPT | >99% |
| Grau de proteção | IP65 |
| Dimensões (L × A × P) | 376 × 470 × 241.5 mm |
| Peso | 17.6 kg |
| Ruído | ≤30 dB |
| Refrigeração | Natural (sem ventoinha) |
| Garantia | 5 anos (10 anos opcional conforme local) |
DADOS DE ENTRADA FOTOVOLTAICA (MPPT)
| Parâmetro | Especificação |
|---|---|
| Máxima potência fotovoltaica | 10000W |
| Máxima potência CC | 8000W |
| Tensão nominal CC | 500V |
| Tensão de partida | 125V |
| Faixa de tensão MPPT | 150 – 425Vcc |
| Tensão de entrada DC nominal | 370V |
| Número de rastreadores MPPT | 2 |
| Número de strings por MPPT | 1+1 |
| Corrente máxima de operação por entrada | 18A + 18A |
| Corrente máxima de curto-circuito por entrada | 27A + 27A |
DADOS DE ENTRADA DA BATERIA
| Parâmetro | Especificação |
|---|---|
| Tipo de bateria | Chumbo-ácido ou íons de lítio (comunicação BMS) |
| Faixa de tensão | 40 – 60Vcc |
| Corrente máxima de carga | 135A |
| Corrente máxima de descarga | 135A |
| Número de entradas de bateria | 1 |
| Estratégia de carga Li-ion | Auto-adaptação ao BMS |
INTERFACES E COMUNICAÇÃO
| Interface | Descrição |
|---|---|
| Tela | LCD touch colorida |
| Comunicação | RS485, RS232, CAN |
| Monitoramento remoto | GPRS / WiFi / Bluetooth / 4G / LAN (opcional) |
| Grau de proteção | IP65 (instalação interna ou externa) |
PROTEÇÕES INCLUÍDAS
-
Proteção contra polaridade reversa CC
-
Proteção contra sobrecorrente na saída CA
-
Proteção contra sobretensão na saída CA
-
Proteção contra curto-circuito na saída CA
-
Proteção térmica
-
Detecção de impedância de isolamento
-
Monitoramento de componente CC
-
Interruptor de circuito de falha de arco (AFCI - opcional)
-
Proteção anti-ilhamento
-
Interruptor CC
-
Detecção de corrente residual
-
Proteção contra sobretensão: TYPE II (DC) / TYPE II (AC)
APLICAÇÕES IDEAIS
-
Sistemas solares residenciais monofásicos
-
Sistemas híbridos com rede elétrica e gerador
-
Retrofit de sistemas solares existentes (acoplamento AC)
-
Projetos de energia com tarifa diferenciada por horário
-
Residências em áreas com rede elétrica instável
-
Pequenos comércios e escritórios

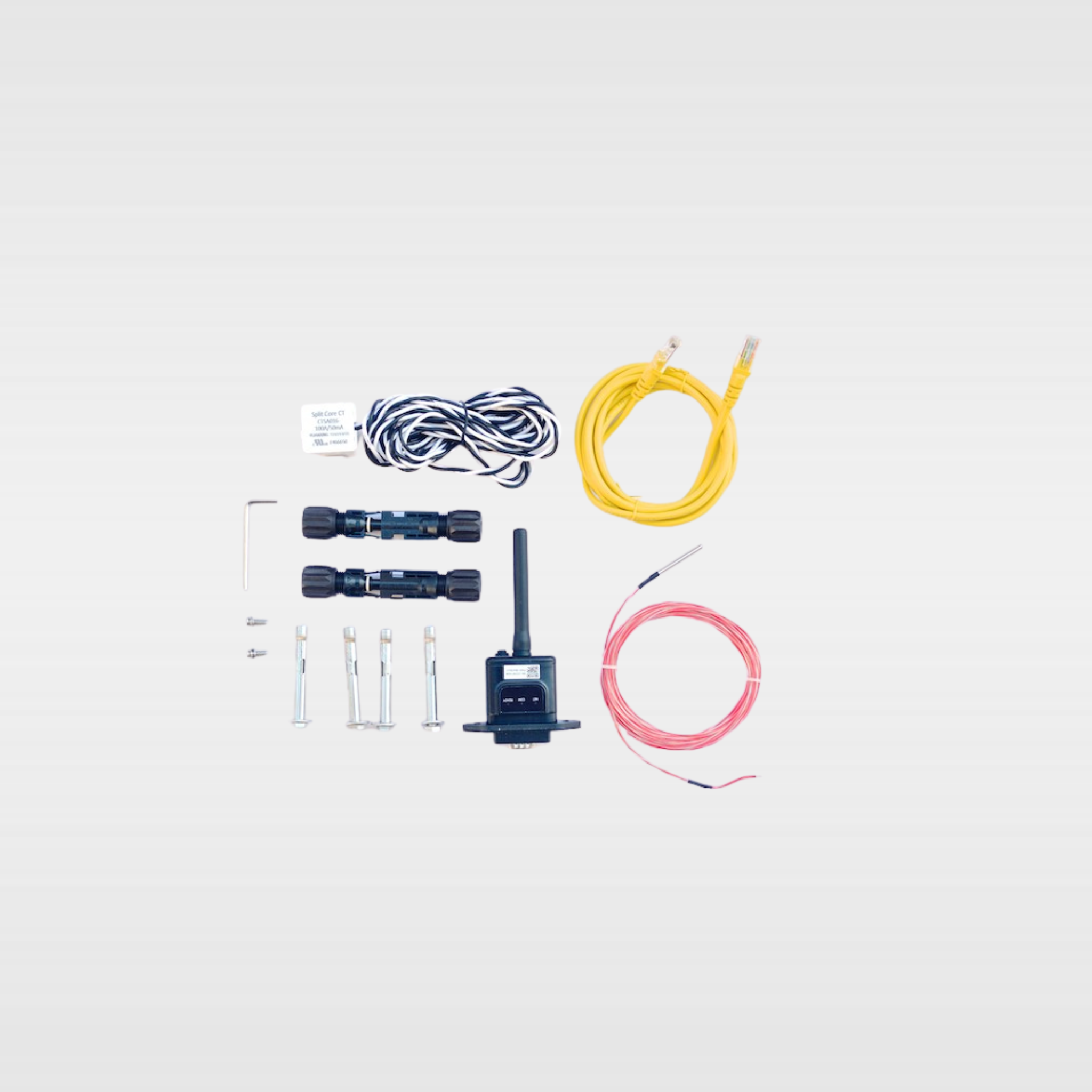

CONTEÚDO DA EMBALAGEM (estimado)
| Item | Quantidade |
|---|---|
| Inversor Híbrido DEYE SUN-5K-SG04LP1-EU-SM2 | 1 unidade |
| Manual de instruções | 1 unidade |
| Suporte de parede | 1 peça |
| Kit de fixação | 1 conjunto |
| Cabos de comunicação | 1 conjunto |
GARANTIA
5 anos contra defeitos de fabricação (período de garantia pode ser estendido para 10 anos dependendo do local de instalação final). Consulte a política de garantia para mais informações.
